Rekonstrukce elektroinstalace v bytě 3+1

Elektroinstalace bytu s řízením osvětlení DALI

Pro nás šlo o první kompletní elektroinstalaci, při které byl pro řízení osvětlení použit systém DALI. Oproti klasické elektroinstalaci bylo proto nutné už při návrhu počítat nejen se silovými rozvody 230 V, ale také se samostatnou komunikační sběrnicí.
Ke všem světelným místům byly kromě napájecích kabelů vedeny také dva vodiče sběrnice DALI. Stejná sběrnice byla přivedena i do instalačních krabic určených pro ovládací prvky. Výhodou DALI je značná volnost při návrhu topologie – vedení nemusí tvořit klasickou hvězdu, ale lze jej podle dispozice instalace větvit a kombinovat.
Při návrhu jsme zvažovali použití kabelů 5×1,5 mm², kde by dva vodiče mohly sloužit pro komunikaci. Nakonec jsme ale zvolili oddělené vedení napájení a sběrnice. U vícenásobných ovládacích míst by totiž při použití silových kabelů docházelo v instalačních krabicích k velmi vysokému počtu vodičů – například u dvojitého ovládacího místa až přibližně ke dvaceti vodičům o průřezu 1,5 mm². Takové řešení by bylo zbytečně prostorově náročné a komplikovalo by montáž i případný budoucí servis.
Pro sběrnici byly proto použity samostatné kabely CYSY 2×0,75 mm². Zvolený průřez poskytuje dostatečnou rezervu i pro delší vedení; celková délka sběrnice v této instalaci se pohybuje přibližně kolem 150 metrů.

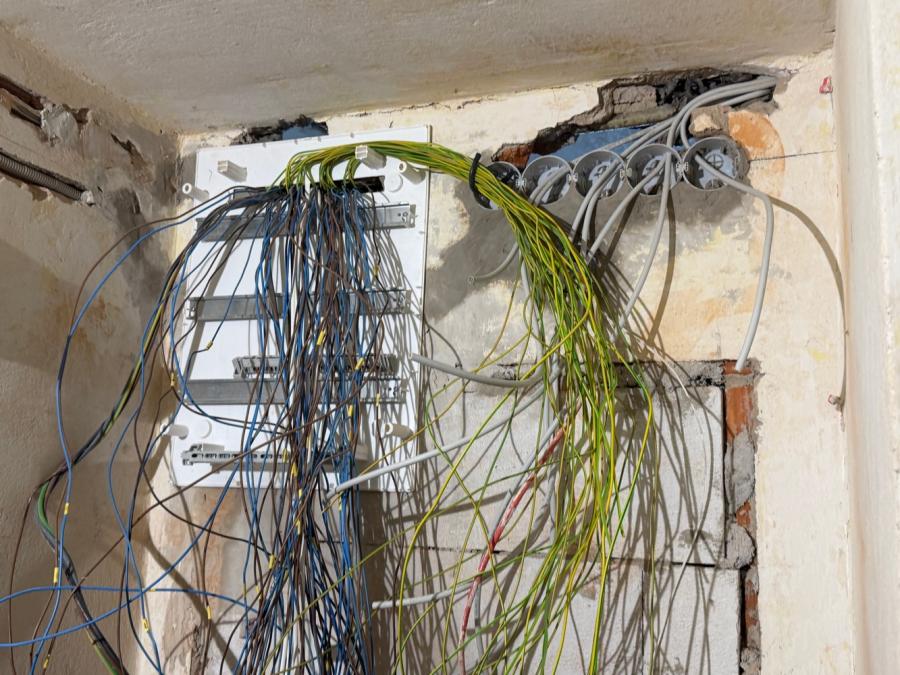

Toto řešení znamenalo podstatně větší rozsah kabeláže než u běžné elektroinstalace. Prakticky ke každému světelnému a ovládacímu místu bylo nutné dostat jak příslušné napájení, tak komunikační vedení. Na fotografiích je dobře vidět zejména množství kabelů soustředěných v hlavních trasách a v místě budoucího rozvaděče.
Součástí rekonstrukce byla také kompletní výměna původní bytové rozvodnice. Původní přívod byl přemístěn do samostatné spojovací krabice a odtud byl nový rozvaděč napojen kabelem 4×10 mm². Současně bylo přivedeno také vedení od HDO.
Nová rozvodnice byla umístěna do připravené niky u stropu a byly do ní soustředěny veškeré nové elektrické obvody. Vzhledem k většímu počtu jištěných okruhů a především k plánovanému umístění řídicí techniky systému DALI byla zvolena rozvodnice o velikosti 3×18 modulů. Zůstává tak potřebný prostor nejen pro jištění a proudové chrániče, ale také pro řídicí prvky a případné budoucí rozšíření instalace.
Samotná elektroinstalace byla provedena kompletně pod omítkou. To si při rekonstrukci vyžádalo poměrně rozsáhlé drážkování stěn i stropů. Všechny kabelové trasy byly před zapravením vedeny tak, aby byla instalace přehledná a bylo možné jednotlivé obvody jednoznačně dohledat v rozvaděči.
V koupelně bylo současně provedeno potřebné ochranné pospojování. Samostatně byly řešeny zásuvkové, světelné a další technologické obvody podle jejich účelu.
Výsledkem je instalace, která je sice z hlediska množství kabeláže a přípravy výrazně náročnější než klasické zapojení osvětlení, ale nabízí mnohem větší možnosti následného řízení. U systému DALI totiž není funkce jednotlivých tlačítek pevně dána způsobem propojení kabelů. Konkrétní světla, skupiny světel, jejich stmívání nebo světelné scény lze definovat až při konfiguraci systému a později je případně změnit bez předělávání samotných rozvodů.
Právě tato flexibilita byla jedním z hlavních důvodů, proč byl pro tuto rekonstrukci systém DALI zvolen.
