Oprava elektroinstalace po vyplavení sousedy

Kontrola elektroinstalace po vyplavení sousedy, identifikace závady, oprava

Sonda s hledáním místa závady

Prováděli jsme dohledání a opravu v bytě, kde přestal fungovat jediný zásuvkový okruh po vytopení sousedy.
Závada se projevila zcela nefunkčními zásuvkami v celém bytě.
Ty jsou napojeny na jediný jistič B01x10A a prosmyčkovány celým bytem. Provedli jsme kontrolu jističe, a odchozího vedení. Zde problém nebyl nalezen.

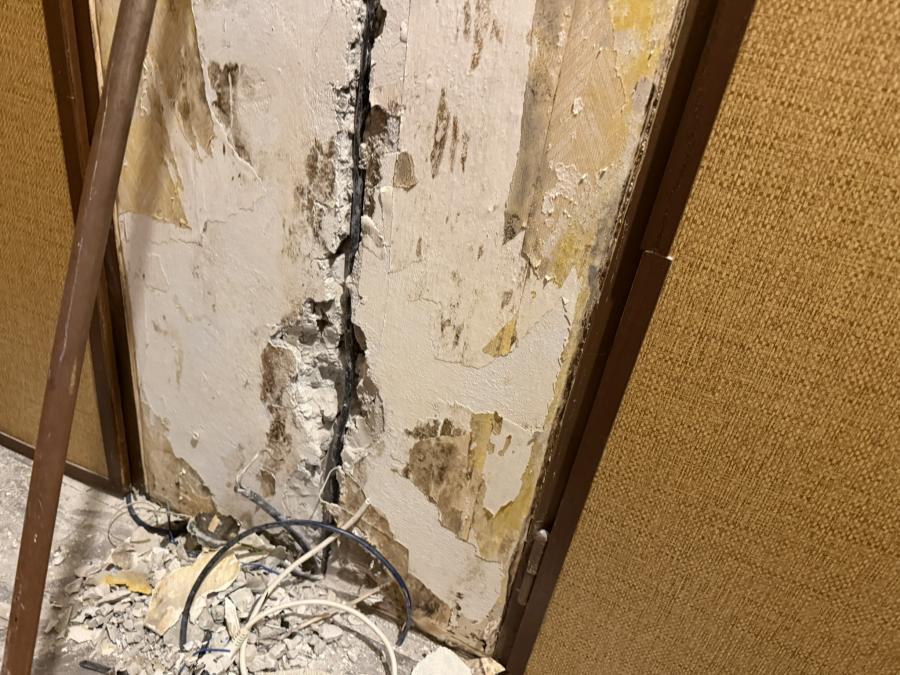

Prováděli jsme sondy pro dohledání místa spoje a závady v přístupnýcm místech v chodbě. Pod omítkou jsme nalezli ukryté spojení pro zásuvku v koupelně. Dále jsme pokračovali v odkrývání kabelu a hledání místa poruchy a spoje.

Dále jsme prováděli prozvonění jednotlivých zásuvek s negativním výsledkem. Po proměření jsme měřili okruh PEN. Našli jsme první zásuvku na okruhu kam ovšem přicháel signál pouze po PEN vodiči. L voči byl hluchý, respektive byl s vysokou rezistivitou.

Hlavní přívodní kabel, který vede do kuchyně a dále je smyčkováním veden přes všechny zásuvky v bytě až do poslední, která je umístěna v ložnici.

Protože kabel vykazoval úbytek napětí 90V, což znamenalo, že část energie je v důsledku vlhké izolace sváděna někam do konstrukce domu, bylo rozhodnuto o jeho totálním odpojení a zvolen jiný způsob zprovoznění zásuvek.

Do RB byl přidán nový jistič pro nově vytvořený přívod, který byl povrchově natažen do ložnice k poslednímu místu, kde byla koncová zásuvka. Zde došlo k demontáži zásuvky (nebyla využívána a byla za skříní) a zde bylo provedeno napojení před WAGO svorky současného zásuvkového obvodu.
Byla proměřena impedance smyčky a izolačního odporu, která vykázala 0,99 Ohmu a >50Mohm.

Instalace je tedy dále provozuschopná.

Bylo doporučeno vytvořit nový přívod do kuchyně kabelem CYKY-J 3x2,5 na jističi B01x16A pro pačící troubu a druhý přívod pro zásuvkový okruh v kuchyni a případně myčku.

Zbylá zásuvky v bytě je možné dále provozovat

RB pod místem vyplavení

Opravené spojení vodičů, bylo schováno pod tapetou

·

Cena za realizaci: 9 780,- Kč, termín realizace 11/2024
