Rekonstrukce elektroinstalace v panelovém bytě 3+1

Výměna elektroinstalace za původní hliníkovou v bytě v paneláku. Hlavní rozvody v SDK podhledu v chodbě, v pokojích v podlaze.

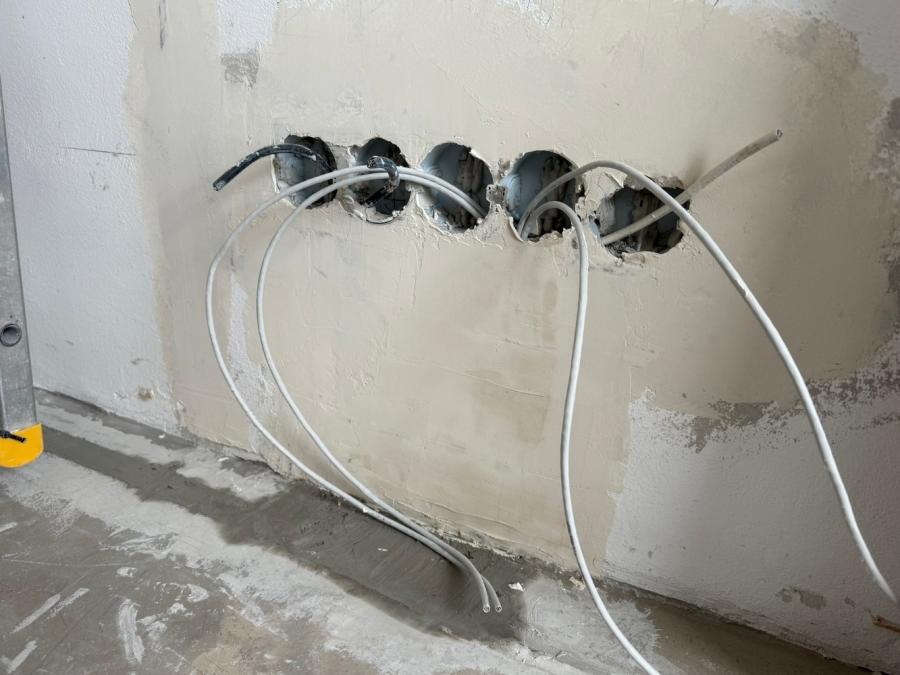

Zásuvky u televize

V bytě byla provedena elektroinstalace s rekonstrukcí bytového jádra. Bohužel se ukázalo že byla provedena amatérsky a nesprávně. Proto bylo nutné provést výměnu kabelů a některé obvody úplně zrušit.

Instalace byla provedena od nového bytového rozvaděče (RB01) v podhledu z SDK k jednotlivým místnostem. Dále byla provedena vertikální drážka kterou byly kabely vedeny k zásuvkám a dále pak v podlahové nášlapné vrstvě betonu k jednotlivým zásuvkám smyčkováním.

Kde to bylo možné byly přívodní kabely protaženy dutinou ve stropním panelu k protější zdi a dále dolů vertikální drážkou k zásuvkám.
Stropní svítidla byla bez výjimky protežna stropním panelem v dutině.
Do bytu byl již připraven nový přívod CYKY 5x6 a tak byl instalován nový bytový rozvaděč do kterého byl po malé úpravě trasy v betonu zatažen.

V bytě byly provedeny rozvody pořítačové sítě v UTP kabelech CAT5e. Ty nebyly z protostorvých důvodů vedeny v trubkách, ale v drážkách se zasádrováním. Sice toto řešení neodpovídá normě, ktrerá jasně praví, že etherenet, koaxial a další informční kabely mají být umístěny v trubce pro jejich možno snadnou výměnu, ale v panelovém bytě není prostor pto umístění chráničky byť té nejslabší 12mm a tak naše řešení je pevné uložení, které v žádné naší instalaci doposud ještě neselhalo.

Stavební deník

26.5. Převzetí místa stavby, upřesnění instalace. Odpojení původních el. rozvodů, demontáž původních zásuvek, vypínačů, zaměření a rozkreslení pozic nových zásuvek a vypínačů, revize původních rozvodů v jídře bytu, v kuchyni. Frézování a drážkování. Příprava podstropních závěsů kabelových tras.

27.5. Demontáž, oprava původních rozvodů v jádře, frézování otvorů pro krabice, drážkování, demontáž plechové lišty vč. části obkladu pro uvolnění místa pro nový rozvaděč, nivelované usazování krabic KP68/2, ukládání kabelů do drážek, celoplošné sádrování drážek. Identifikace kabelů, dotažení přívodů v jádře.

28.5.Pokračování v drážklování a tahání kabelů, ukládání do připravených drážek. Zapojování světelných okruhů v chodbě, rozchození vypínačů střídavých a křížových, sádrování kabelů v podlaze a ve stěnách. Příprava kabelu pro klimatizaci pro uložení do drážky. Instalace světel v pokoji v dutině panelu s přívodem k vypínačům.
Usazení základy rozvaděče, protažení přívodního kabelu.

29.5.Dosekávání drážek, pokračování v instalacích v pokoji. Dopojeni ventilátoru na WC, dopojení kabelů pro ovládání světel v chodbě, usazení krabice do zateplení na lodžii, dosádrování všech drážek, tmelení drážek, instalace domovního telefonu, zapojování rozvaděče, finální úklid vysátím.

30.5.Zapojování rozvaděče, dokumentace, popisky jističů, broušení tmelu drážek. Osazení zásuvky IP44 na lodžii. Předání stavby, instruktáž.
